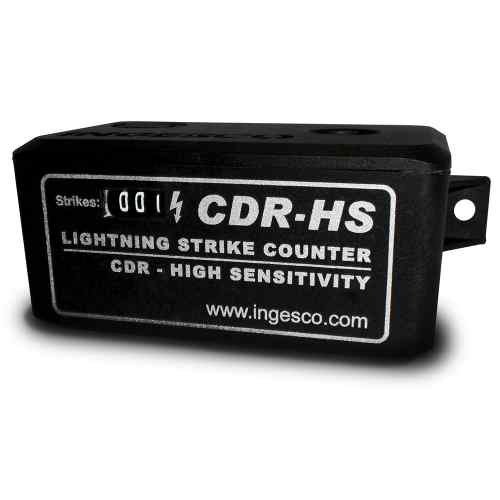

CDR-High Sensitivity
Contador de rayos CDR HS
Contador de descargas de rayos de alta sensibilidad
El contador de descargas de rayos CDR-HS es un dispositivo diseñado para detectar los impactos de rayos en las instalaciones de protección externa contra el rayo, estando especialmente indicado para sistemas pasivos (mallas conductoras), y para bajantes de protección en contacto con estructuras metálicas.
Los sistemas de malla, o jaulas de Faraday, se caracterizan por derivas de corriente que dificultan la detección de rayos de baja y media intensidad con contadores estándares según norma IEC 62.561-6, siendo inocuas o no quedando registradas, por este motivo la alta sensibilidad en la detección del CDR-HS es la solución ideal para este tipo de sistemas. Se recomienda la instalación del contador CDR-HS en:
- Mallas de Faraday con varios bajantes a tierra.
- En el caso de conductores de bajada en contacto con partes metálicas, siempre que las estructuras metálicas estén conectadas a tierra.
- Cuando el conductor de bajada tenga varios anclajes en una pared metálica y el contador esté montado entre éstos.
Características
- Alta sensibilidad de registro
- Gran capacidad de registro (999 impulsos).
- Visualización en pantalla.
- Detección de impulsos de caída de rayo de:
- Intensidad min: 100A (1kA 8/20µs según 62.561-6:2011)
- Intensidad máxima: 100kA (10/350µs según 62.561-6:2011)
- Diseño compacto y robusto.
- Gran durabilidad.
- Se adapta fácilmente al bajante de la instalación de pararrayos.
- Facilita el control del estado del pararrayos.
- Equipado para su instalación a la intemperie.
- No precisa de fuente de alimentación externa ni baterías.
- Facilidad de instalación y manejo.
